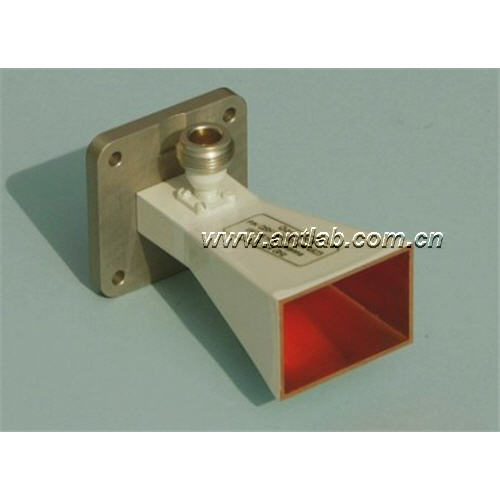

10dbi 标准增益喇叭天线
- 10dbi
- 标准增益
- 喇叭天线
- 线极化
- 产品描述：标准增益喇叭天线
产品介绍
| PART NO. | Connector | WR | F GHz | H mm | E mm | L mm |
| QSH5N10Sv | N | 770 | 0.9-1.5 | 344 | 250 | 510 |
| QSH6N10S | N | 650 | 1.1-1.7 | 310 | 230 | 545 |
| QSH7N10 | N | 510 | 1.4-2.2 | 245 | 180 | 425 |
| QSH8N10 | N | 430 | 1.7-2.6 | 205 | 150 | 345 |
| QSH9A10 | N | 340 | 2.2-3.3 | 160 | 120 | 270 |
| QSH10N10 | N | 284 | 2.6-4.0 | 140 | 100 | 230 |
| QSH11AN10 | N | 229 | 3.3-4.9 | 110 | 85 | 185 |
| QSH12#10 | N/SMA | 187 | 3.9-5.9 | 95 | 70 | 150 |
| QSH13#10 | N/SMA | 159 | 4.9-7.1 | 80 | 60 | 125 |
| QSH14#10 | N/SMA | 137 | 5.8-8.2 | 65 | 50 | 110 |
| QSH15#10 | N/SMA | 112 | 7.0-10.0 | 55 | 40 | 90 |
| QSH16#10 | N/SMA | 90 | 8.2-12.4 | 45 | 35 | 75 |
| QSH17#10 | N/SMA | 75 | 10.0-15.0 | 40 | 30 | 60 |
| QSH18#10 | N/SMA | 62 | 12.4-18.0 | 35 | 25 | 55 |
| QSH19S10 | SMA | 51 | 15.0-22.0 | 30 | 20 | 45 |
| QSH20S10 | SMA | 42 | 18.0-26.5 | 25 | 18 | 35 |
| QSH22K10 | K | 28 | 26.5-40.0 | 17 | 15 | 30 |
| Fitted With Waveguide Flange | ||||||
| PART NO. | WG | WR | F GHz | H mm | E mm | L mm |
| QSH5F10WA 5 | 5 | 770 | 0.9-1.5 | 360 | 270 | 635 |
| QSH6F10 | 6 | 650 | 1.1-1.7 | 310 | 230 | 545 |
| QSH7F10 | 7 | 510 | 1.4-2.2 | 245 | 180 | 425 |
| QSH8F10 | 8 | 430 | 1.7-2.6 | 205 | 150 | 345 |
| QSH9AF10 | 9A | 340 | 2.2-3.3 | 160 | 120 | 270 |
| QSH10F10 | 10 | 284 | 2.6-4.0 | 140 | 100 | 230 |
| QSH11AF10 | 11A | 229 | 3.3-4.9 | 110 | 85 | 185 |
| QSH12F10 | 12 | 187 | 3.9-5.9 | 95 | 70 | 150 |
| QSH13F10 | 13 | 159 | 4.9-7.1 | 80 | 60 | 125 |
| QSH14F10 | 14 | 137 | 5.8-8.2 | 65 | 50 | 110 |
| QSH15F10 | 15 | 112 | 7.0-10.0 | 55 | 40 | 90 |
| QSH16F10 | 16 | 90 | 8.2-12.4 | 45 | 35 | 75 |
| QSH17F10 | 17 | 75 | 10.0-15.0 | 40 | 30 | 75 |
| QSH18F10 | 18 | 62 | 12.4-18.0 | 35 | 25 | 55 |
| QSH19F10 | 19 | 51 | 15.0-22.0 | 30 | 20 | 45 |
| QSH20F10 | 20 | 42 | 18.0-26.5 | 25 | 18 | 35 |
| QSH22F10 | 22 | 28 | 26.5-40.0 | 17 | 15 | 30 |
