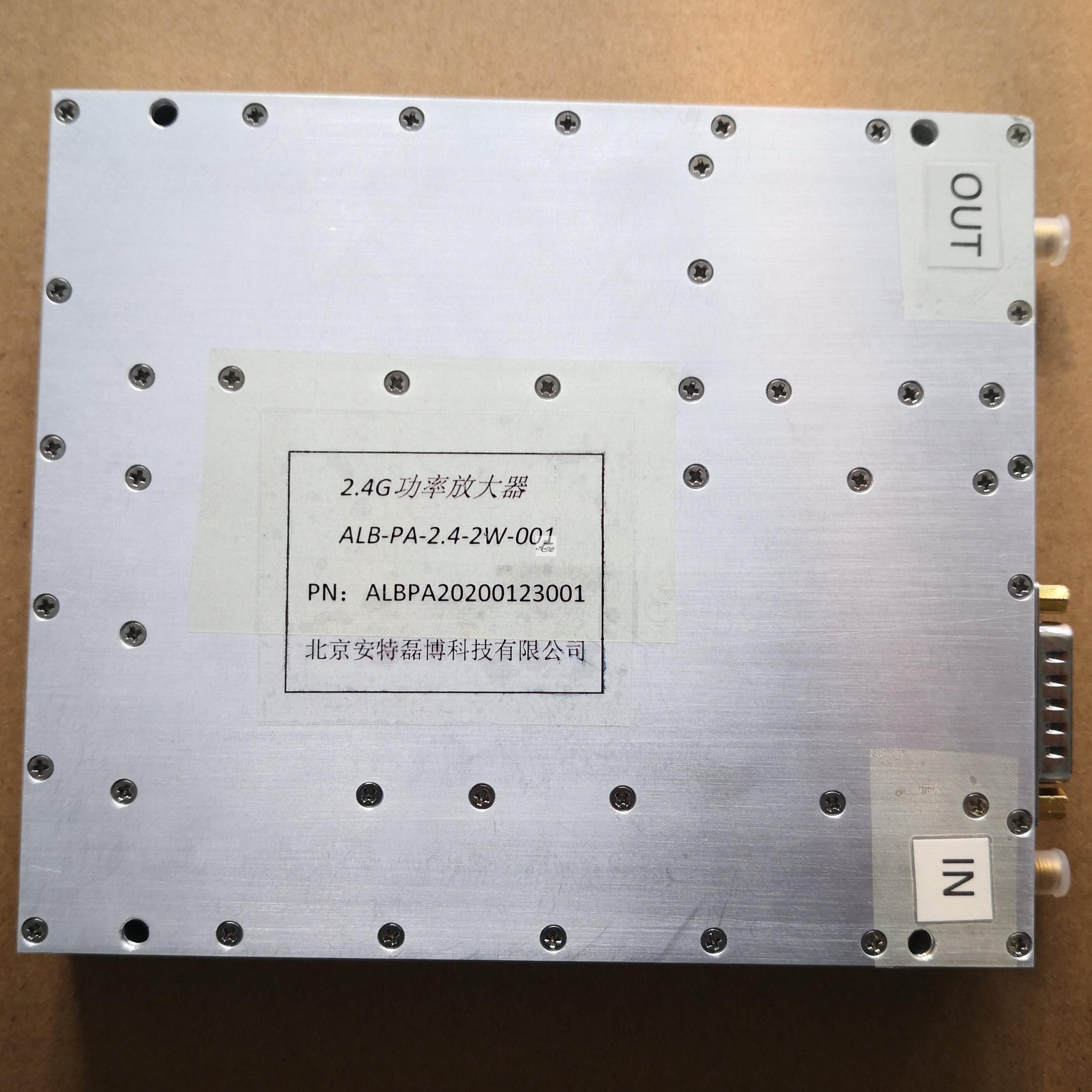

2.4G 功率放大器

2    接口定义

2.1   供电，监控接口采用 7W2 公头：

A1 脚 DC+28V；

A2 脚 GND；

1 脚 485 串口通信端口 A；

2 脚 485 串口通信端口 B；

3 脚接 GND；

4 脚 PA/LNA 开关控制，低电平 PA 开，高电平 LNA 开；

5 脚 LED；

2.2   射频接头：

采用 SMA-50KFD，数量为 2 个；

3.1   监控：

1）设置：模块地址（默认地址为 0），开关，ATT；

2）查询：模块状态（包括功放状态、过功率告警、过温告警、驻波比告警、功放故障告警），检测的反向功率，功放温度，驻波比，功放 ATT 值，检测的前向功率；放开关状态，过功率告警，过温度告警，驻波比告警，检测的反向功率，功放温度，功放ALC值，功放ATT值，检测的前向功率。
