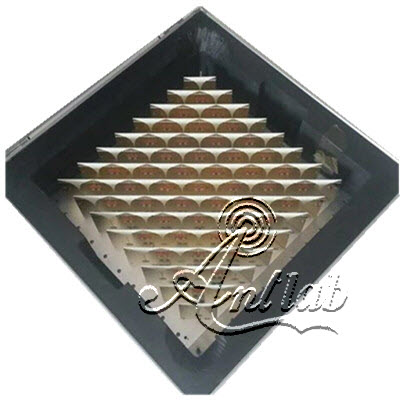

相控阵天线

产品介绍

核心原理与组成

• 核心原理：通过精确控制每个辐射单元的信号相位与幅度，使电磁波在目标方向叠加增强（主瓣）、在其他方向抵消（副瓣），从而形成指向性强的波束并实现电子扫描，扫描速度可达毫秒级，远超机械扫描。
• 关键组成
  1. 辐射单元：如微带贴片、偶极子等，负责电磁波收发，按线阵 / 面阵 / 共形阵排布。
  2. 移相器：数字式（常用）或连续式，精准调节单元相位，决定波束指向。
  3. 馈电网络：功率分配 / 合成，实现信号的高效分发与合成。
  4. 波束控制模块：FPGA / 专用芯片计算相位指令，实时控制阵面。
  5. T/R 组件（有源相控阵）：含发射 / 接收通道、放大器、移相器，分布式架构提升可靠性与效率。

主要分类与对比

核心优势与技术挑战

优势

1. 电子扫描：波束切换毫秒级，可同时搜索 / 跟踪多目标，抗干扰与反侦察能力强。
2. 高可靠性：有源架构中单个 T/R 组件失效不影响整体，冗余设计提升稳定性。
3. 多功能集成：同一阵面可兼顾雷达、通信、电子战，支撑综合射频系统。
4. 低损耗与高效率：有源架构减少馈线损耗，功率利用更充分。

挑战

1. 成本与功耗：AESA 的 T/R 组件与波束控制复杂度高，成本与功耗压力大。
2. 散热与集成：高密度阵面热密度高，需高效散热与先进封装技术。
3. 栅瓣抑制：大角度扫描易出现栅瓣，需通过单元间距优化、时间延迟器等技术抑制。

典型应用场景

1. 军事领域：战机 / 舰船火控雷达（如 KLJ - 7A）、预警雷达、电子战装备，提升探测与对抗能力。
2. 卫星通信：低轨 / 高轨卫通终端（如 Kymeta u8），移动平台（车载 / 船载）稳定通信。
3. 5G/6G 通信：毫米波基站，高增益波束赋形，提升覆盖与容量。
4. 气象与安防：双极化有源相控阵雷达（如纳睿雷达产品），精准监测降水、低空目标，支撑防灾与安防。
5. 航空航天：卫星载荷、无人机探测，轻量化与高可靠设计适配空间环境。

发展趋势

1. 小型化与集成化：瓦片式、系统级封装（SiP）降低体积重量，适配车载 / 便携终端。
2. 低成本化：CMOS 工艺 T/R 组件、开源波束控制方案，推动民用规模化应用。
3. 智能化：结合 AI / 机器学习实现自适应波束成形、干扰抑制与故障自诊断。
4. 宽频与多波段：兼容多频段信号，提升频谱利用率与场景适配性。
