相控阵紧缩场

产品介绍

SUB 6GHZ 平面波转换器

可以产生平面波，作为5G测量，价格低廉。

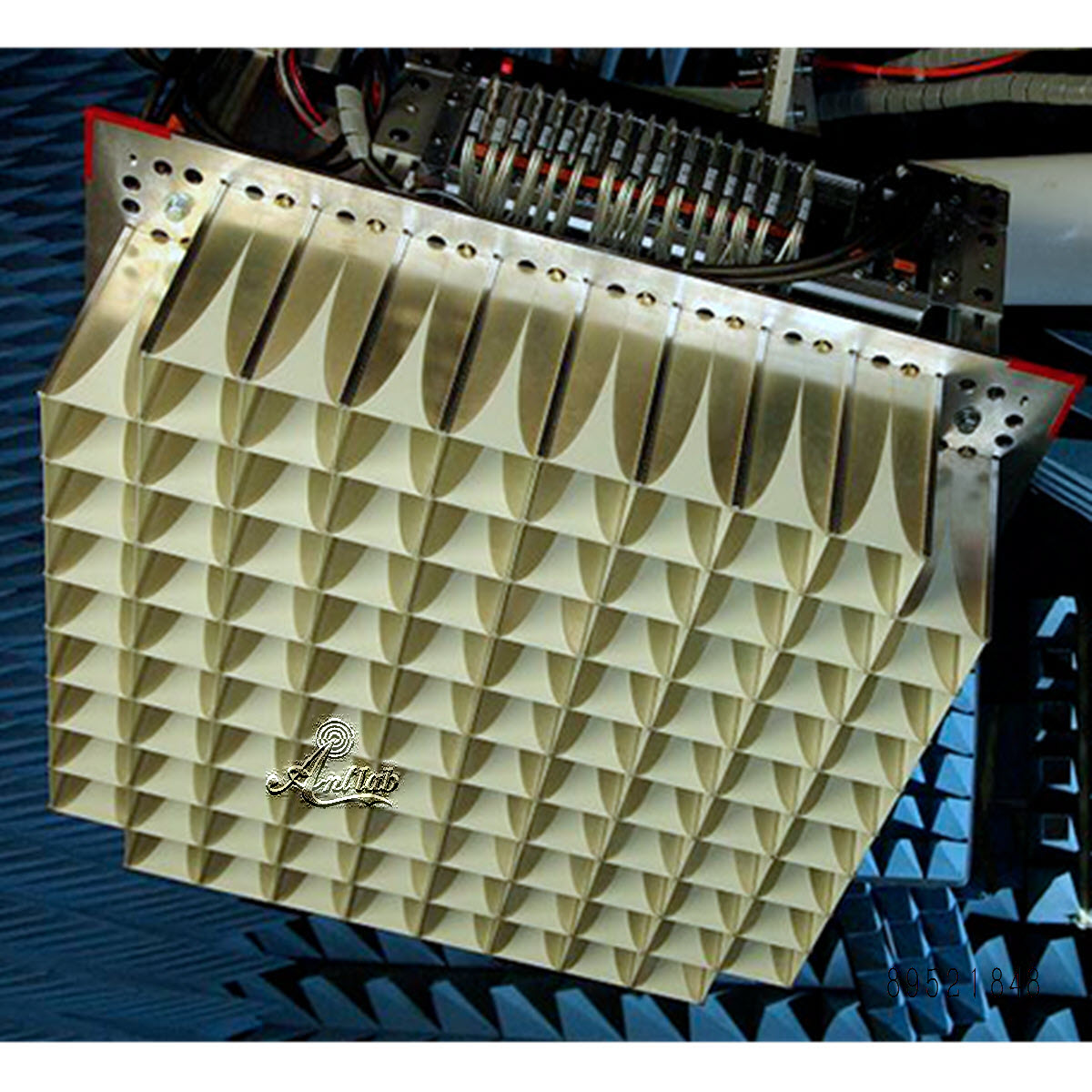

平面波转换器是一个双向阵列，由256个宽带Vivaldi天线组成，放置在被测设备（DUT）的辐射近场范围内。相控天线阵列可以在5G大规模天线阵列基站的辐射近场范围的特定区域内形成平面波，可用于实现辐射功率和实时的收发器的性能测量（EVM、ACLR、SEM等）；

每个vivaldi天线阵子包括一个移相器和衰减器路径，能够在阵列正前方合成电磁场，形成环绕被测设备的球形静区。所有信号路径合并到一个可以连接到测量设备的端口上，如示波器、矢量网络分析仪、信号发生器或信号分析器。

尺寸为1 m，可在相距仅 0.8 m 处生成直径 0.55 m 的 3D 球形静区，可以提供非常紧凑的测试研发和生产设置的系统设计。而通常用于远场测量的紧凑型天线测试方案（CATR）有一个较大的反射器，需要安装至少4倍空间的暗室。

产品：

1，口径1.8米，静区1米

2，口径1米，静区0.55米
