产品介绍

Cassegrain（卡塞格伦）双反射面紧缩场 CATR 核心特点

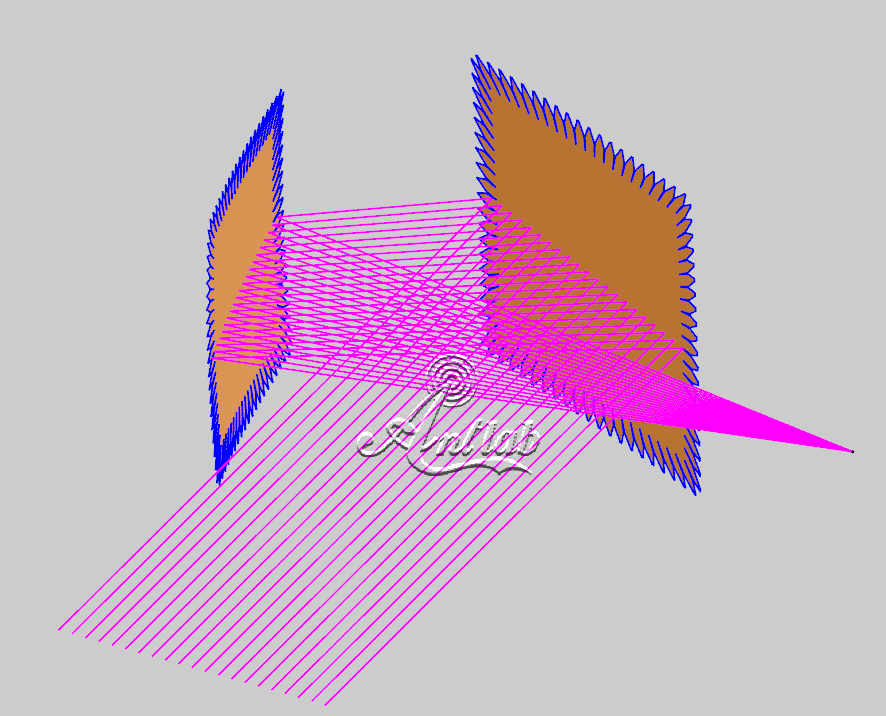

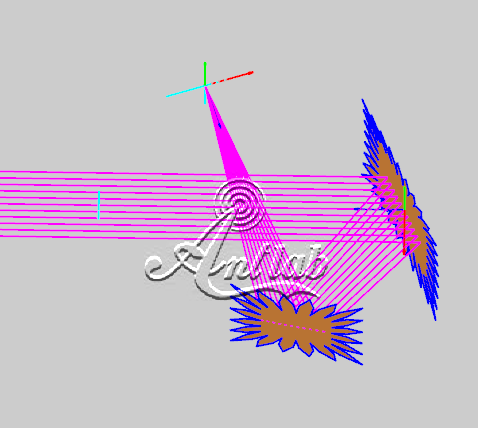

卡塞格伦紧缩场由主抛物面、凸双曲面副反射面、馈源组成；球面波先由馈源打在副面，等效转换为来自主面虚焦点的球面波，再经主面准直为平面波，在静区模拟远场条件。偏置卡塞格伦（无中心遮挡）。

✅ 优势

1. 天然低交叉极化，静区极化性能优异 理想圆对称卡塞格伦结构下，线极化馈源产生的交叉极化理论可抵消；工程实现可做到交叉极化≤-40dB，同时静区幅度锥削更平缓，主极化均匀性好，是高精度天线 / RCS 测试优选方案。
2. 等效长焦距，系统轴向占用短 光路折叠，在不大幅增加暗室长度的前提下实现很大等效焦径比（f/D 可做到 7:1 甚至更高），静区幅度衰减均匀性显著优于单反射面紧缩场；主面可以采用较浅的抛物面，曲面加工难度相对可控。
3. 馈源后置，毫米波高频馈线损耗低 馈源布置在主反射面背部，波导短，在 Ka、V、W 等高频率段，大幅降低馈源传输损耗，馈源安装、调试、冷却维护方便，适合大功率与毫米波测试场景。
4. 静区质量上限高 双反射面组合设计自由度更高，可以通过主副面赋形优化静区幅相纹波；静区幅度纹波、相位波动指标优于同等口径单反射面紧缩场，适合航天天线、低 RCS 目标精密测量。
5. 波束控制灵活 主副面可以独立赋形，更容易实现平顶照射分布，优化静区边缘场锥削，抑制边缘绕射对静区的污染。

⚠️ 缺点与工程约束

1. 双反射面，对准调校难度大 主反射面、副反射面、馈源三者空间位置、姿态都需要极高装配精度；两个反射面的形面误差都会叠加影响静区，对加工、检测、装调的成本和时间要求显著高于单反射面 CATR。
2. 正馈结构存在中心遮挡 经典同轴正馈方案：副反射面及其支撑结构位于主面口面中心，遮挡一部分电磁波，抬高口径旁瓣、引入静区散射；工程上一般采用偏置卡塞格伦消除中心遮挡，但偏置结构会引入新的不对称交叉极化，需要赋形补偿。
3. 副面支撑散射 副面支撑杆（蜘蛛支架）会产生散射，能量泄漏进入静区，带来幅相纹波；需要优化支撑结构、采用低散射支架（PMI、碳纤维），增加设计难度。
4. 边缘绕射仍需重点处理 和所有紧缩场一样，主反射面边缘衍射是静区纹波主要来源，必须采用卷边（Rolled edge）或锯齿（Serrated）边缘抑制散射；双反射面系统同时还要考虑副面边缘散射。
5. 工作带宽受限 主副面曲面是针对特定频段设计的，宽带场景下，馈源方向图、副面的波前转换条件会偏离理想状态，静区指标恶化；相比单反射面，宽带优化更复杂。
