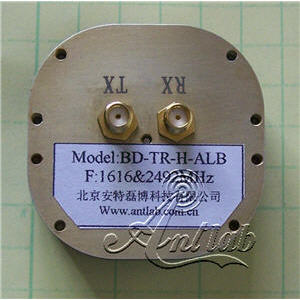

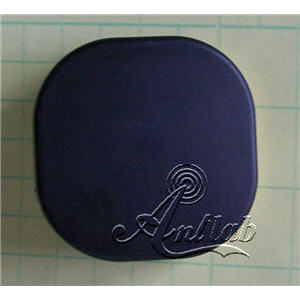

北斗一代手持机天线

产品介绍

SPECIFICATION

1.0 ELECTRICAL
ITEM Tx Rx
1.1 Frequency range 1616±5MHz 2492±5 MHz
1.2 Bandwith in -10 dB 30 MHz min. 100 MHz min.
1.3 Polarization LHCP RHCP
1.4 Return Loss 1.5 : 1 max. 1.5 : 1 max.
1.5 Impedance 50 Ω
1.6 Axial Ratio 3.0 dB 3.0 dB
1.7 Gain at Zenith 4 dBi 3.5 dBi
1.8 Isolation 12 dB min. 15 dB min.
1.9 power 0-30W


天 线 增 益：
测试值：5º       ≥-3.6 d B           ≥-3.3 d B
测试值：10º       ≥-2.5 d B           ≥-2.0 d B
测试值：20º       ≥-0 d B           ≥0.3 d B
测试值：30º       ≥0.8 d B           ≥0.5 d B
测试值：45º       ≥1.0 d B            ≥0.9 d B
测试值：60º       ≥2.0 d B            ≥>2.0 d B
测试值：70º       ≥2.5 d B            ≥2.2 d B
测试值：80º       ≥3.0 d B            ≥2.4 d B
测试值：90º       ≥4 d B            ≥3.5 d B

客户可以选择的尺寸：

1， 52.8*52.8mm

2， 33*33mm

3， 47.5*47.5,47*47mm

4， 其他客户订制的尺寸。
