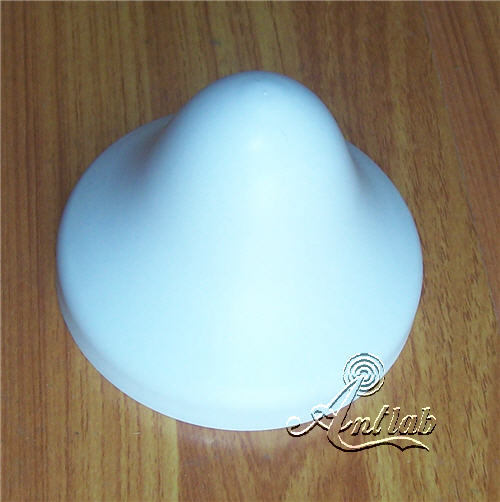

北斗一代车载天线
- 车载导航天线
- 野外苛刻环境使用
- 防紫外线
- 低仰角
- 产品描述：北斗一代手持机天线
产品介绍
| 电性能指标： | |
| 1北斗发射天线 | |
| 1) 工作频率： | 1615.68±7MHz |
| 2) 极化： | 左旋圆极化 |
| 3) 增益： | ≥ -3dB (仰角5°~10°) |
| ≥ -2dB (10°以上) | |
| 4) VSWR： | ≤ 1.5 |
| 5) 特性阻抗： | 50Ω |
| 6) 发到收天线隔离度 | ≥16dB |
| 7) 增益差： | 仰角10°和仰角75°之间的增益差≤ 6dB |
| 2北斗接收天线 | |
| 1) 工作频率： | 2491.75±15MHz |
| 2) 极化： | 右旋圆极化 |
| 3) 增益： | ≥-0.5dB (仰角5°~15°) |
| ; | ≥0.5dB (仰角15°以上) |
| 2db 在仰角90度。 | |
| 4) VSWR： | ≤ 1.5 |
| 5) 特性阻抗： | 50Ω |
| 3，GPS 1575mhZ （可以选择加GPS 定位系统） | |
| 1) 工作频率： | 1575±5MHz |
| 2) 极化： | 右旋圆极化 |
| 3) 增益： | ≥ -3dB (仰角5°~10°) |
| ≥ -2dB (10°以上) | |
| 4) VSWR： | ≤ 1.5 |
| 5) 特性阻抗： | 50Ω |
| 6) 发到收天线隔离度 | ≥16dB |
| 7) 增益差： | 仰角10°和仰角75°之间的增益差≤ 6dB |
| 机械性能指标： | |
| 1) 外型尺寸： | φ140×H100 mm |
| 2) 机械性能符合GJB3248-98的规定 | |
| 环境温度：-50℃～70℃ | |
| 使用环境：符合国军标GJB367A-2001 | |
